Das Hydrom mit Brewblox verbinden
Brewblox ist eine moderne, quelloffene Brauereisteuerungsplattform. Sie läuft auf einem zentralen Server (vor Ort), an den sich mehrere Temperaturregler und Sensoren über eine intuitive Weboberfläche.
Voraussetzung:
- 1.Zugriff auf Benutzeroberfläche Um diese Einstellung vorzunehmen, müssen Sie Zugriff auf die Benutzeroberfläche haben. Wenn dies nicht der Fall ist, sehen Sie hier nach, wie man es macht:Zugriff auf die Benutzeroberflaeche
- 2.Brewblox-Server wurde eingerichtet Um das Hydrom mit Brewblox zu verbinden, muss zunächst ein Brewblox-Server eingerichtet werden.Brewblox hat eine sehr gute Anleitung bereit gestellt: https://brewblox.netlify.app/user/startup.html#what-you-will-need
Das Hydrom wird nativ von Brewblox unterstützt. Das bedeuete, wenn das Hydrom einmal eingerichtet ist, werden die Messwerte automatisch an den Server gesendet und können verwendet werden. Es können auch mehrere Geräte parallel verwendet werden, indem man den Namen des Hydrom anpasst.
Es gibt zwei grundlegende Arten das Hydrom mit Brewblox zu verbinden.
- 1.Über WLAN Angenommen das Hydrom befindet sich im selben Netzwerk wie der Brewblox-Server dann eignet sich die Einrichtung über WLAN. Wie das geht, wird in dieser Anleitung beschrieben.
- 2.Über Bluetooth Wenn der Brewblox-Server sich nicht im Wlan befindet und auch kein Zugriff auf ein Wlan besteht, kann das Hydrom nur über Bluetooth angebunden werden. Dafür wurde bisher noch keineAnleitung geschrieben. Prinzipiell kann man sagen, folgt der Anleitung für das Tilt Hydromete: https://www.brewblox.com/user/services/tilt.html Diese Anleitung gilt 1:1 auch für das Hydrom.
Öffnen Sie nun die Benutzeroberfläche des Hydroms, im besten Fall ist das Hydrom bereits im Netzwerk und kann einfach über http://hydrom001/ erreicht werden.
Ansonsten muss das Hydrom noch gestartet werden.
Um die Menüleiste aufzurufen, müssen Sie auf die drei Linien in der oberen linken Ecke klicken. (Siehe Pfeil)
Dann wird die Menüleiste geöffnet.
die Menüleiste aufrufen, indem Sie auf die drei Linien in der oberen linken Ecke klicken
Auf der Seite Seite "Dienste"haben Sie die Möglichkeit verschiedene Schnittstellen und Cloud-Dienste für die Verwendung mit seinem System auszuwählen und zu konfigurieren. Auf dieser Seite können Benutzer aus drei verschiedenen Schnittstellen - HTTP, MQTT und TCP - und mehreren Cloud-Diensten wählen und diese Optionen dann aktivieren und parametrisieren, um sie an ihre Bedürfnisse anzupassen. Diese Seite ist ein nützliches Werkzeug für diejenigen, die ihr System mit der Cloud oder anderen externen Diensten verbinden und die Art und Weise, wie Daten übertragen und empfangen werden, anpassen möchten. Mit den auf der Seite "Dienste" verfügbaren Optionen können Benutzer ihr System an ihre spezifischen Anforderungen anpassen und sicherstellen, dass es effektiv mit anderen Geräten und Systemen kommunizieren kann.
Ändern der Einstellung des Hydrom
Server Adresse: Name oder IP des Brewblox/MQTT Brokers
Server Port: MQTT-Port, der standardmäßig 1883 ist
Pfad / URI: muss auf "brewcast/history" gesetzt werden, welches das Thema für den History-Dienst ist
Username / Passwort: Dieses Feld bleibt leer, weil Brewblox noch kein MQTT mit Autentifizierung unterstützt.
Die beiden Indikatoren neben der IP-Adresse des Server und dem Port des Server wird dann grün/rot wenn eine Testnachricht abgesendet wurde.
Dann prüft das Hydrom ob die Adresse erreichbar ist und wenn ja, ob der Zielport geöffnet ist.
Um nicht zu viel Strom zu verbrauchen, würden wir Bluetooth ausschalten, wenn es nicht benötigt wird. Dies wurde hier dokumentiert:
Damit das Hydrom die Daten zuverlässig übertragen kann, muss eine DeepSleep-Zeit eingestellt werden. Dies ist auf dieser Seite dokumentiert:
Das Speichern der Daten ist wichtig, da dies die einzige Möglichkeit ist, nach dem Aufwachen aus dem DeepSleep eine Verbindung zum Dienst herzustellen.
Durch Drücken der Shaltfläche "SAVE" werden die Einstellungen gespeichert.
Ob das Speichern erfolgreich war kann man überprüfen indem man sich die Einstellungsdatei unter http://hydrom001/settings.json/ anguckt. Diese Datei ist der dauerhafte Speicher des Hydrom.
Ein zweiter Weg das Speichern zu prüfen ist die Seite neuzuladen (bieten alle Browser an). Wenn dann die Eigenschaften wieder geladen werden, hat das Hydrom diese angenommen, sonst werden die alten Einstellungen wieder geladen.
Durch Aktivieren dieses Buttons kann geprüft werden, ob der Hydrom eine Verbindung zum Dienst und zu den einzelnen Teilen des Dienstes hat. Wenn Sie nun auf "Speichern" klicken, werden die eingestellten Dienste einmalig ausgeführt und die Seite wird neu geladen. Auf der neugelandenden Seite sehen Sie dann ob die Server erreichbar und die Ports geöffnet sind.
Auf Grund des gesicherten Transportprotokolls (HTTPS) kann es zu Problemen kommen, da sie Testnachricht zu groß ist. Dies ist bei den meisten Services nicht der Fall, aber bei einigen Services (z.B. Bierbot Bricks, Telegram oder Google Sheets) kann es zu Problemen kommen. In diesen Fällen kann es zu einem Absturz des Hydrom kommen. In diesen Fällen ist es ratsam, die Option Testnachricht nicht zu wählen.
Das Senden einer Testnachricht kann die Überprüfung der Verbindung stark vereinfachen.
Das Aktivieren des DeepSleep ist zwingend erforderlich, damit das Hydrom Daten senden kann. Ist DeepSleep aktiviert, dann wacht das Hydrom nach der festgelegten Zeit auf und sendet die Daten an den eingestellten Service. Danach schläft das Hydrom wieder ein und wartet auf den neuen Einsatz.
Damit das Gerät wie vorgesehen im eingestellten Intervall Messwerte an den Service sendet, muss das Hydrom in den Tiefschlaf versetzt werden.
Es gibt zwei Möglichkeiten, das Hydrom in den Tiefschlaf zu versetzen.
Der einfachste Weg, das Hydrom in den Tiefschlaf zu versetzen, ist das Aus- und Einschalten des Netzschalters.
Die andere Möglichkeit ist, das Gerät über die Benutzeroberfläche in den Tiefschlaf zu versetzen. Öffnen Sie dazu die Navigationsleiste und gehen Sie auf den Reiter "DeepSleep".
Um sich die Messwerte des Hydrom anzugucken muss, wenn noch keins vorhanden ist, erstmal ein Dashboard angelegt werden.
Brewblox Dashboard anlegen
Die Messwerte des Hydrom können über einen Graphen visualisiert werden.
Dazu muss zunächst ein Widget erstellt werden.
Fügen Sie diesem Widget nun ein Graph hinzu

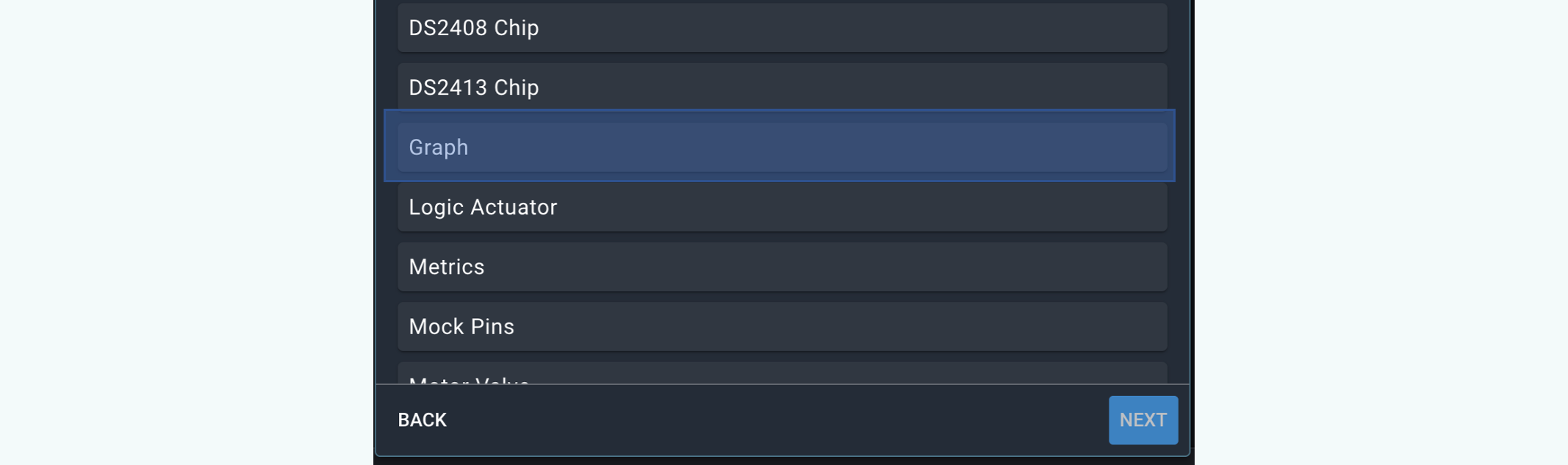

Auswahl Graph als Widget um die Messwerte des Hydrom zu visulaisieren
Mit einem Klick auf "Create" wird dieses Widget erstellt.
Bestätigen der Auswahl
Um sich die Messwerte des Hydrom anzeigen zu lassen, reicht das Hinzufügen des Graph nicht aus.
Die Messwerte des Hydrom müssen nicht sichtbar geschaltet werden, dafür gehen Sie oben rechts in der Ecke auf die beiden Dreiecke und aktivieren so die Einstellung des Graphen.
Einstellungen des Graphen vornehmen
In den Einstellungen des Graphen muss der Filter aktiviert werden.
Also praktisch, welche Messwerte möchte ich sehen.
Für die Übersichlichkeit empfiehlt sich hier wirklich nur die benötigten Messwerte zu aktivieren.
Aktivieren Sie die Filter nach Bedarf
Am Ende sieht man mindestens die Testmessage, nach dem das Hydrom schlafengelegt wurde aber aber auch die Messwerte im eingestellten Intervall.

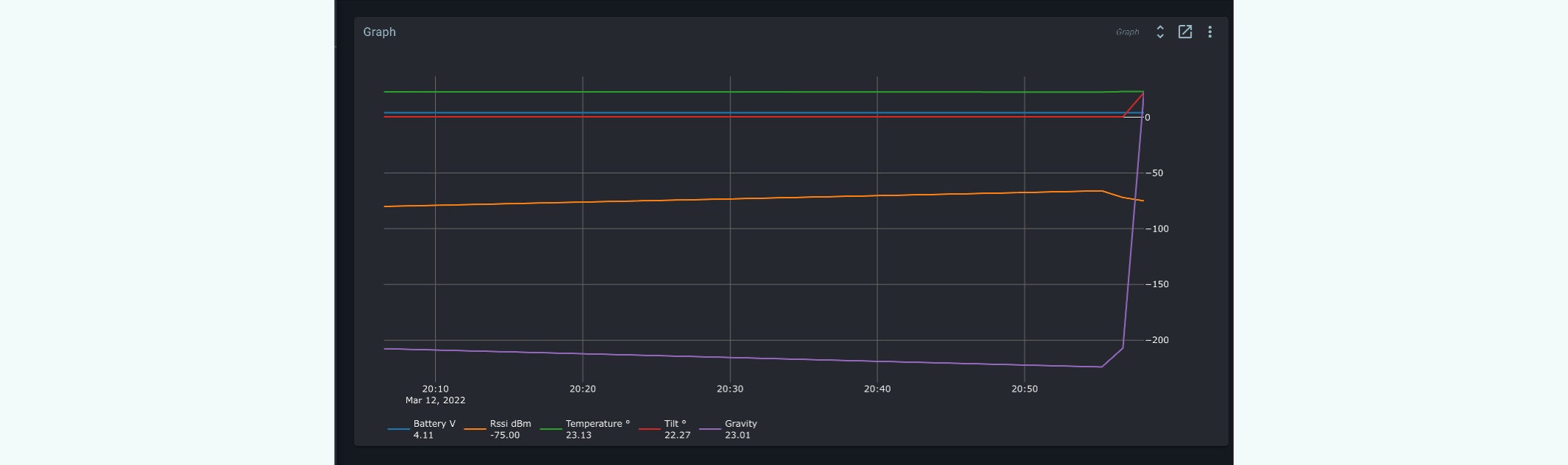

Endresultat: Das Hydrom liefert Messwerte an den Graph
